쿠버네티스 환경 구축 3단계 (1)

쿠버네티스

쿠버네티스는 컨테이너 애플리케이션을 분산 환경에서 운용 관리하기 위한 오케스트레이션 툴이다. (단어 하나씩 뜯어봤는데도,, 말이 어려워서 기억하기 위해..)

결과적으로는 온프레미스 환경에서 쿠버네티스를 사용할 것이지만, 일단 Azure를 사용해서 클라우드 환경에서 쿠버네티스를 사용해 보겠다!

컨테이너 이미지 빌드와 공개

전체적인 흐름

컨테이너 애플리케이션을 개발하고 운용할 때의 흐름을 알고, 순서대로 진행해 보겠다.

1. 개발 환경 준비
   Azure를 실행하기 위해서 IDE나 로그인 등을 해야함
2. 컨테이너 이미지의 작성 및 공유
   컨테이너를 동작시키려면 애플리케이션을 움직이기 위한 것들이 이미지로 있어야 한다. 필요한 것들로는 바이너리, OS, 네트워크 같은 설정들을 이야기 한다.
   만약 도커일 경우에는 Dockerfile이라는 텍스트 파일에 구성을 기술하고, 이것을 빌드하면 빌드된 것을 실행 환경에서 이용 가능한 레포지토리로 공유한다.
   (마치 로컬에서, github에 커밋을 하고 다른 컴퓨터에서 pull해서 사용하는 느낌이였다.)
3. 클러스터 작성 (실제 환경 작성)
   실제로 컨테이너 애플리케이션을 작동시키는 서버를 구축해야 한다. 개발 환경이나 테스트 환경에서는 로컬 머신으로 작동시키지만, 서비스 공개할려면 클라우드 서비스를 사용하든지, 실제 서버 컴퓨터(온프레미스) 환경이 있어야 한다.

[ 1번의 진행과정 ]

쿠버네티스 클러스터

쿠버네티스 클러스터란, 쿠버네티스가 분산 환경에서 여러 대의 서버나 스토리지와 같은 컴퓨팅 리소스가 네트워크로 연결된 환경에서 각각 다른 역할을 가지면서 서로 협조해 가며 컨테이너 애플리케이션을 실행시키는 것을 의미한다.

쿠버네티스 클러스터를 만들려면 여러 대의 서버나 가상 머신에 쿠버네티스를 설치하고 네트워크 설정 등을 해야 한다.

클러스터를 쉽게 운용하기 위해서 먼저 Azure 컨테이너 서비스를 이용해보겠다!

1. 먼저 Azure에 개인 계정을 만들어야 된다. (나는 건국대학교 학생 계정을 이용해서 1년 무료로 사용할 수 있다고 해서 학교 계정을 사용하였다)
2. Azure 포털 사이트에서도 cli 창을 띄울 수 있었는데, 리눅스 명령어도 익힐 겸 Azure CLI 명령을 설치해서 할 수 있었다. (사이트에서 MSI 인스톨러로 다운받았다.)

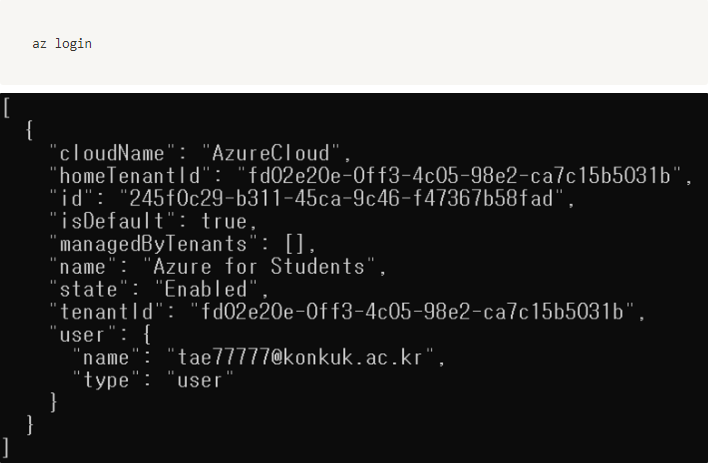

3. 만약 Azure에 로그인을 하면 cmd창을 켜서 az login을 입력하면, redirect페이지가 나오고 로그인이 된다.

4. Azure의 서비스를 이용하기 위해 리소스 프로바이더도 할당한다.

Azure 리소스 프로바이더를 활성화해야 하는 이유
Azure에서 리소스 프로바이더를 활성화해야 하는 이유는 해당 리소스를 생성하고 관리, 조작하기 위해서이다. Azure의 각각의 서비스는 Azure Resource Manager(ARM)이라는 것에 의해서 관리되는데, 리소스 프로바이더는 이 ARM에서 각각의 서비스에 대한 API 엔드포인트를 제공한다.

그래서 Azure 리소스를 만들거나 관리하려면 해당 리소스 유형에 대한 프로바이더가 활성화되어 있어야 한다.

예를 들어서 Azure Virtual Machines를 만들려면 Microsoft.Compute 리소스 프로바이더가 필요하다. 이 프로바이더는 Virtual Machine과 관련된 API 엔드포인트를 제공해서, 가상 머신의 생성, 삭제, 업데이트 등의 작업을 수행할 수 있도록 한다.

여기서는 Microsoft.Network, Storage, Compute, ContainerService 모두 활성화시켰다.

kubectl 명령

쿠버네티스 클러스터를 조작하려면 GUI를 사용해도 되는데, 일반적으로는 명령으로 조작한다고 한다.

명령으로 조작하기 위해서는 kubectl을 사용한다. kubectl 명령은 쿠버네티스 클러스터의 상태를 확인하거나 구성을 변경하기 위한 것이다. 개발을 하는 클라이언트 머신에 설치하면 된다.

나는 Window이기 때문에 쿠버네티스 페이지에 있는대로 따라하였다.

Install and Set Up kubectl on Windows

(몇번 잘못 입력한 다음에... 성공)

그럼 kubectl과 az 명령은 각각 언제 필요?

지금 명령만 2개를 설치했는데, 두 명령은 차이가 있다. kubectl 명령은 쿠버네티스 클러스터 안에서 움직이는 컨테이너 애플리케이션을 조작하는 것이고, az 명령은 Azure를 사용해서 쿠버네티스 클러스터 자체의 구축이나 삭제 등을 하는 것이다.

설치가 하다가 오래걸려서.. 2단계는 내일 써보겠다!

서버를 도커를 사용해서 배포해야 한다, 도커를 사용하면 신세계를 경험할 수 있다. 이러한 말만 많이 듣고, 정작 배포할 때는 배포파일을 명령어로 EC2로 이동시켜서 실행해 본 경험 밖에 없어서 도커에 대한 개념을 알고 배포까지 해보려고 한다.

먼저, 이 글은 도커에 대한 개념을 공부한 내용이다.

도커의 정의

도커란 개발자가 컨테이너화된 애플리케이션을 빠르게 빌드, 테스트 및 배포할 수 있게 해주는 가상화 도구 라고 한다.

이 말만 들어서는 정의 안에 너무 모르는 말들이 많았다. 가상화, 컨테이너에 대한 용어부터 알고 가겠다.

가상화

가상화란 하나의 물리적 서버 호스트에서 여러 개의 서버 운영 체제를 게스트로 실행할 수 있게 해주는 아키텍쳐이다.

내 물리적 서버는 현재 윈도우를 사용하고 있는데, 우분투나 다른 운영체제를 사용해야 할 경우가 생긴다. 그 때 가상화라는 것을 사용하는 것이다.

가상화가 필요한 이유는 서버의 성능을 나누어서 사용하기 위해 필요하다. 하나의 서버를 나누어서 성능을 분산시키고, 분산된 서버들은 각기 다른 서비스를 수행한다. 즉, 내가 여러 서비스를 실행하고 싶을 때, 컴퓨터를 여러 대 사는게 아니라 하나의 서버에서 서버를 여러 개 쓰는 효과를 누리게 된다.

가상화를 통해서 사용자가 많은 서비스에는 많은 자원을 할당해주고, 적은 서비스에는 적게 할당해 줄 수 있다.

이런 가상화를 구현해주는 기술은 Hypervisor라는 가상화 기술을 사용한다. Hypervisor는 여러 개의 운영체제를 하나의 Host OS에 생성해서 사용할 수 있게 해주는 소프트웨어이다. 여러 개의 운영체제는 하나 하나가 가상머신 이라는 단위로 구별이 된다.

그럼 Hypervisor는 os들에게 자원도 나누어주고, os들이 요청하는 커널 번역해서 하드웨어에게 전달도 해준다. Hypervisor에 의해 생성되고 관리되는 운영체제는 guest 운영체제라고해서, 각 guest 운영체제는 완전히 독립된 공간과 시스템 자원을 할당받아서 사용하게 된다.

그럼 위에서 얘기했던 도커를 사용하는 이유랑 같은거 같다. 그럼 가상화의 어떠한 단점 때문에 도커가 나오게 된 것일까?

가상화를 사용하는 툴은 Virtual Box나 VMWare 같은 것들이 있다. 근데 이러한 가상화 툴의 단점은 Hypervisor를 반드시 거쳐야 하므로 일반 호스트에 비해서 성능 손실이 발생한다. 그리고 가상머신에 guest 운영체제를 사용하기 위한 라이브러리, 커널 등을 전부 포함해서 배포할 때 크기도 커진다.

즉, 가상머신을 완벽한 운영체제를 생성할 수 있는 장점이 있긴 하지만, 성능이 떨어지고 용량 문제도 생기는 것이다.

이를 해결하기 위해 나온 것이 컨테이너의 개념이다.

컨테이너

컨테이너란 가상화된 공간을 생성하기 위해서 리눅스 자체 기능을 사용해서 프로세스 단위의 격리환경을 만든다. 여기서 격리 환경을 컨테이너라고 하게 된다.

컨테이너의 사전적 의미는 어떤 물체를 격리하는 공간으로 이걸 소프트웨어에서 사용할 때는 파일 시스템+격리된 자원 + 네트워크를 사용할 수 있는 독립된 공간이라는 의미로 가져온다.

우리가 아는 컨테이너는 스프링에서 자주보던 서플릿 컨테이너나 IoC 컨테이너, Bean 컨테이너 같은 것들이다. 이런 컨테이너들은 컨테이너에 담긴 것들의 라이프 사이클을 관리해준다. 어떤 것들을 생성하고, 운영하고, 제거까지 컨테이너가 관리해주는 것이다.

그럼 도커에서의 컨테이너란 이미지의 목적에 따라서 생성되는 프로세스 단위의 격리환경으로 프로세스의 생명 주기를 관리하는 환경을 제공해준다.

컨테이너 안에는 애플리케이션을 구동하는데 필요한 라이브러리와 실행 파일만 존재해서 이미지로 만들게 되면, 이미지 용량도 매우 적다. 여기서 이미지란 컨테이너를 만드는 데 필요한 모든 지시사항과 dependency를 포함하는 템플릿으로 ‘컨테이너를 만들어주는 틀’이라고 생각하면 된다.

이 컨테이너를 다루는 기술 중 하나가 도커가 되는 것이다. (도커 이외에도, Red Hat Openshit, ECS, 이런 것들이 있다고 한다..)

Q> 그럼 컨테이너를 왜 써야 하는가?
A> 이미지의 실행, 배포가 빨라지고 Host와의 격리를 통해서 독립된 개발을 할 수 있다.

여기서 도커는 컨테이너 기술에 여러 기능을 추가한 오픈소스 프로젝트인 것이다.

도커

그럼 컨테이너를 도커는 어떻게 관리하는 것일까? 도커는 Docke Engine을 통해서 컨테이너를 관리할 수 있다. 도커 엔진은 유저가 컨테이너를 쉽게 사용할 수 있게 하는 주체로 컨테이너의 라이프 사이클을 관리해주고 이미지, 볼륨, 네트워크 까지 관리해준다.

그래서 최근 자바 프로젝트는 SpringBoot + Docker + EC2 조합으로 환경을 구성한다고 한다. 그럼 도커 시스템을 구축하고 배포하는 방법을 보겠다.

도커를 통해서 배포하기

먼저 도커를 설치해야 한다. 나는 도커 데스크톱까지 설치해주었다.

그리고 테스트할 SpringBoot 프로젝트를 만들었다. 해당 프로젝트에 Dockerfile을 만들어서 설정을 해주면 된다. 제일 간단한 설정만 따와서 해보았다.

FROM amazoncorretto:11
COPY build/libs/*.jar dockerpr-0.0.1-SNAPSHOT.jar
ENTRYPOINT ["java", "-jar", "dockerpr-0.0.1-SNAPSHOT.jar"]

해당 설정을 해준 뒤, Docker Image를 만들어야 한다. Intellij에서 터미널에서 제일 루트 위치에서 실행시켜주면 된다.

docker build -t jakeheon/dockerpr

그리고 docker images로 도커 이미지가 생성되었는지 확인하면 된다. (잘 안되어서 몇 번 하다보니까 이미지가 잔뜩 생겼다.. 오류는 docker에 로그인을 하지 않았거나(docker login) 파일 위치가 잘못되었거나 하는 경우였다)

그리고 Container를 실행해준다. Host Port와 Container Port를 연결할려고 port를 2개 입력하였다.

docker run -d -p 8080:8080 jakeheon/dockerpr

해당 컨테이너가 실행되고 있음을 명령어로 확인할 수 있다.

docker ps

그리고 http://localhost:8080에도 잘 접속된다. 그리고 도커 허브 사이트에 이미지를 푸쉬하면 된다.

docker push jakeheon/dockerpr

EC2에서는 똑같이 해주면 된다.

docker를 설치하고, docker를 실행하고, 도커 허브에 있는 이미지를 풀하면 된다.

그리고 이미지를 실행하면 된다.

그냥 github처럼 우리가 github에 push한 걸 ec2에서 받아오는 느낌과 같다.

[참고 링크]
https://devfoxstar.github.io/java/springboot-docker-ec2-deploy/
https://selfish-developer.com/entry/가상화-기술의-유형

https://youtu.be/IiNI6XAYtrs

가상메모리라는 것은 메모리 관리 기법 중 하나로, 프로세스 전체가 메모리 내에 올라오지 않더라도 실행이 가능하도록 하는 기법이다.

가상 메모리의 장점은 다음과 같다.

1. 사용자 프로그램이 물리 메모리의 제약에서 벗어날 수 있다

2. 각 프로그램이 더 작은 메모리를 차지하기 때문에 더 많은 프로그램을 동시에 수행이 가능하다. (물론 그냥 가능한 것처럼 보이는 것이다.)

3. 프로그램을 메모리에 올리고 swap하는데 필요한 I/O의 횟수가 줄어든다.

위의 해당 내용만 알아서는 가상 메모리가 어떤 건지 잘 이해가 가지 않는다. 하나하나씩 배경지식을 알아가면서 가상메모리의 개념을 알아보겠다.

먼저 메모리라는 것은 컴퓨터에서 어떤 존재일까?

컴퓨터에서 컴퓨터는 CPU가 일을 한다. 여기서 일이라 함은 연산을 수행하게 된다.

그런데 CPU가 일을 하려면 아무 정보도 없이 할 수는 없다. 1+2를 수행하더라도 1과 2를 어디서 불러와야 한다.

CPU가 값을 참조해야 한다는 뜻이다. 여기서 값은 레지스터라는 저장 공간에 저장되어 있다. 레지스터는 자료를 보관하는 매우 빠른 기억 장소이다. 그렇지만 레지스터는 용량이 매우 작고, 휘발성이라는 특성을 가지고 있다.

따라서, 레지스터 보다는 조금 더 느리지만, 조금 더 큰 용량인 메인 메모리(물리적 메모리라고 한다)를 두어서 해당 내용을 참조한다.

메인메모리가 레지스터보다는 크기가 크지만, 메인메모리와 레지스터는 용량이 작고 휘발성 특성을 가진다. 그래서, 이 둘보다는 더 많은 내용을 저장하는, 또 비휘발성의 특성을 가지는 DISK memory를 사용한다. (DISK memory는 우리가 흔히 하드디스크(HDD)라고 불리는 것이다.)

CPU는 레지스터와 메인메모리까지의 값만 참조할 수 있다. 그래서 보조저장장치(DISK)에 있는 값을 참조하려면 OS의 도움을 받아서 입출력 작업을 실행해야 한다. 프로그램들은 보통 DISK에 저장되어 있다.

그럼 DISK의 프로그램은 어떤 방식으로 해서 CPU가 실행을 하는 것일까?

먼저 DISK에 프로그램은 이진(binary) 실행 파일 형식으로 존재한다. 만약에 개발자가 작성한 소스 프로그램이 있다면 컴파일러와 링커의 작업으로 실행파일이 생성된다.

예를 들어서, Java로 소스코드를 작성했다고 생각해보자. 그럼 컴파일러는 소스 코드를 내 컴퓨터에서 실행할 수 있도록 바이트 코드로 바꾸어서 소스코드를 JVM에서 실행할 수 있도록 도와준다. 그리고, 링커는 컴파일러에 의해서 생성된 파일을 가져와서 실행 파일로 결합한다.

실행 파일을 실행하면 fork 요청으로 새 프로세스를 생성하고, exec 요청으로 로더를 호출한다. 그럼 여기서 로더는 어떤 역할을 하냐면, 로더는 새로 생성된 프로세스의 주소공간을 사용하여서 지정된 실행 파일을 메모리에 올려준다.

즉, 프로그램을 실행하면 디스크에 존재하던 실행파일이 메모리에 올라오고, 그럼 이 내용을 CPU가 참조할 수 있게 되는 것이다. CPU가 그럼 이제 실행 파일을 실행하면 0번부터해서 시작하는 프로세스마다  독자적인 주소공간을 생성하고, CPU는 이 주소를 바라보는데, 이 주소가 바로 논리 주소이다.즉, CPU는 논리주소를 바라보고 있는 것이다. CPU가 일을 하려면 논리 주소가 메모리 상에 올라와 있어야 한다.

그럼 논리주소는 실제 물리적 메모리의 특정 위치와 매핑 되어야 하는데, 이 매핑 작업을 주소 바인딩 이라고 한다.

바인딩을 하는 방법은 물리적 메모리 주소가 결정되는 시기에 따라서 나누어 지는데, 컴파일 타임 바인딩, 로드 타임 바인딩, 실행 시간 바인딩으로 나누어진다.

여기서 실행 시간 바인딩을 사용하면 가상 메모리를 이제 사용할 수 있게 된다. 실행 시간 바인딩을 하기 위해서는 하드웨어적인 지원이 필요한데, CPU가 주소를 참조할 때마다 주소 맵핑 테이블을 이용해서 바인딩을 점검한다.

레지스터는 현재 프로세스의 물리적 메모리의 시작 주소가 저장되어 있다. 그래서 레지스턴는 논리 주소 + 기존 레지스터 값으로 물리적 주소의 위치를 찾는다. (아까 CPU에 올라올 때, 0번부터 프로세스가 주소공간을 생성한다고 했으니까)

앞에서 말한대로, CPU가 프로세스를 실행하려면 메모리에 올라와 있어야 한다. 그런데 너무 많은 프로그램이 메모리에 올라오면 메모리 공간이 부족하게 된다. 그래서 메모리 공간의 확장 영역으로 스왑 영역 이라는 것을 사용한다.

스왑 공간은 외부 저장장치에 존재하지만 물리메모리의 확장 느낌이다. 물리메모리에 공간이 부족하기 때문에 실행중인 프로세스의 주소공간을 일시적으로 메모리에서 디스크로 내려 놓는 것이다.

스왑 영역은 디스크에 존재하지만 파일시스템과는 별도로 존재한다. 파일시스템은 비휘발성이지만 스왑영역은 메모리 공간의 확장으로 사용하기 때문에 프로세스가 수행 중인 동안에만 일시적으로 저장된다. 메모리에서 스왑영역으로의 이동을 swap in, swap out 이라고 한다.

스왑 영역도 외부저장장치에 존재하기 때문에 OS에 의해 IO작업이 일어난다. 하지만 공간효율성보다는 시간효율성을 고려한 저장이 일어나서 일반적으로 파일시스템에 접근하는 것보다 좀 더 빠른 접근이 가능하다.

즉, 프로세스는 메모리에 올라와야하는데, 만약 현재 실행되고 있는 프로세스 말고 다른 프로세스를 실행하려고 한다면 기존 프로세스를 스왑 영역으로 내쫓고 필요한 프로세스가 물리메모리에 올라와야 한다. 이렇게 된다면 빈번하게 스왑영역과 IO가 발생될 것이다.

만약 프로세스의 크기가 물리 메모리의 크기를 벗어난다면 실행조차 불가능하게 된다. 이런 불편함 때문에 가상메모리 개념이 필요하게 되었다.

즉, 필요한 내용만 물리메모리 위에 올려놓고 사용하면 되지 않을까라는 생각을 사람들이 하게 된 것이다. 이렇게 가상메모리의 개념이 등장한다.

가상메모리는 실제의 물리메모리 기능과 개발자의 논리메모리 개념을 분리한다.

따라서 가상메모리를 사용하면 프로세서 전체의 내용을 메모리에 올릴 필요없이 필요한 부분만 메모리에 올려 실행이 가능하다.

그럼 필요한 부분만 어떻게 올려 줄 수 있을까?

여기서 필요한 페이지만 물리메모리에 적재하는 **요구 페이징 기법(Demand Paging)을 사용한다.

이 기법에서는 주소공간이 하나의 단위가 아니라 여러 개의 페이지로 나눠져 있다. 그 중에서 지금 당장 필요한 페이지들만 물리 메모리에 가져와 사용한다.

그럼 또 의문이 생긴다. 필요한 페이지가 물리 메모리에 올라와 있는지 아닌지를 어떻게 알까?

특정 페이지 메모리 존재임을 구분하기 위해 유효(valid), 무효(invalid) 비트를 사용한다.

invalid는 해당 페이지가 메모리에 없음을 의미하고 이를 페이지 폴트(Page fault)가 발생했다고 한다. 이 경우 보조저장장치에 페이지가 있다면 보조저장장치에서 해당 페이지를 가져온다.

 물리메모리에 대응되는 페이지 테이블에 valid, invalid 비트로 물리적 메모리에서 페이지의 바인딩 정보를 확인할 수 있다. 앞서서 말한 하드웨어인 MMU의 도움을 받아 실행 타임 바인딩 기법이 적용된다.

여기까지의 내용을 알고 나면, 가상 메모리의 장점이 어떻게 장점이 되는지 알 수 있다.

Transaction의 컨텍스트에서 Rollback 은 문제가 발생할 경우 Transaction중에 데이터베이스에 대한 변경 내용을 실행 취소하는 프로세스이다.

Transaction은 일련의 데이터베이스 작업을 하나의 원자 단위로 그룹화하는 방법이다.즉,  연산들을 전부 실행하든지 전혀 실행하지 않는 All or nothing 방식이다.

이 개념은 Transaction내에서 수행된 모든 변경사항이 단일 단위로 commit(데이터베이스에 저장)되거나 rollback(실행 취소)된다는 것이다. Transaction으로 인한 하나의 묶음 처리가 시작되기 이전의 상태로 되돌린다.

예를 들어, 한 은행 계좌에서 다른 은행 계좌로 돈을 송금하는 시나리오를 가정해보자. 거래가 차변영업(한 계좌에서 돈을 제거하는 것)과 신용영업(다른 계좌에 돈을 추가하는 것)을 모두 포함하는 경우, 데이터베이스는 두 가지 영업이 모두 완료되었는지 또는 둘 다 완료되지 않았는지 확인해야 한다.

 차변 작업은 성공했지만 신용 작업이 어떤 이유로 실패하면 rollback 작업은 차변 작업을 취소하여 데이터베이스의 원래 상태를 효과적으로 복원한다.

rollback 작업은 일반적으로 Transaction중에 오류나 예외가 발생하거나 사용자 또는 응용 프로그램에 의해 Transaction이 명시적으로 롤백될 때 트랜잭션 관리 시스템에 의해 수행된다.

또한 비정상 종료되었다면 자동으로 rollback이 된다.

데이터베이스 로깅이란 데이터베이스의 모든 변화 레코드를 가지고 있는 것이고, 데이터베이스의 회복이란 데이터베이스의 transaction들을 수행하는 도중 장애로 인해 손상된 데이터베이스를 손상되기 이전으로 복구시키는 작업이다. 이 정보는 log file로 저장되어 있고 데이터베이스 transaction의 기록으로 역할을 한다. 실패했을 시, 로그 파일은 데이터베이스를 일관된 상태로 회복하기 위해 log file을 사용한다.

데이터베이스가 로깅을 이용하여 데이터베이스를 회복하는 과정은 다음과 같다

1. 데이터베이스는 전체 백업을 수행하거나 정기적인 incremental 백업을 수행하여 백업된다.
2. 데이터베이스에서 transaction이 commit되면, log file에 해당 transaction에 의해 변경된 내용을 설명하는 항목이 생성된다. 이 정보는 장애 발생 시 데이터베이스를 복구하는 데 사용된다.
3. 만약 실패가 일어나면, 데이터베이스는 시스템이 종료되고 복구 프로세스가 시작된다.
4. 복구 프로세스는 로그 파일을 읽고 로그 파일에 포함된 정보를 사용하여 마지막 commit 당시의 상태로 데이터베이스를 recreate하는 것으로 시작된다. 여기에는 오류가 발생했을 때 완전히 완료되지 않은 transaction의 실행 취소가 포함된다.
5. 복구 프로세스가 완료되면 데이터베이스가 다시 시작되고 정상적인 작업을 재개할 수 있다.

로그 파일은 데이터베이스의 저장위치와 분리되어서 실패했을때 잃어버리지 않아야 한다. 추가적으로 log file은 정기적으로 백업되어서 위기 상황을 막아야 한다.

즉, 데이터베이스 로깅은 데이터베이스 시스템에서 데이터 무결성 및 가용성을 보장한다.
